AHYW Yawei 250T3M 5osá CNC ohraňovací lis DA58T vyrobená v továrně v Číně
Čína Yawei vyrobil 250T3M plech cnc ohýbačka dodavatel
AHYW Yawei PBH 5 Axis 250T3M CNC ohraňovací lis DELEM DA53T Grafický regulátor ohýbacího stroje
Čína YAWEI PBH 5 osá CNC ohraňovací lis 250T4M DELEM DA53T Grafický řadič továrna forsale
AHYW Yawei DELEM DA53T 5 osá 250T3M cnc ohraňovací lis včetně cnc řízených válců Y1 & Y2 mian, CNC řízených měřidel automatického ohýbání zad X, R, 2, CNC řízené motorizované korunovací stůl, speciální design horní ohýbací razník a Single V jsou k dispozici podle vašich ohýbacích výkresů, Hardox & Weldox Vysoce pevný materiál v tahu materiál ohýbací nástroje pro ohýbací lisy mohou být navrženy pomocí nástrojů Big Radius.
█ Standardní konfigurace AHYW Yawei 5 osé cnc plech ohýbání ohraňovací lisovací brzdy 250T3M Čína výroba:
• Ovládání Y1,Y2,X,R a CNC motorizovaného korunovacího stolu
•Řídicí jednotka DELEM DA53T s dotykovou obrazovkou s offline softwarem pro ohýbání kovů
• Původní Německo Hoerbiger proporcionální ventily
•Německo Hoerbiger Pump
• Vysoce kvalitní přesná lineární váha Itálie Givi
•Japonsko ModerátorStřídavý servomotor a pohon pro 2 osy XR auto ohýbání zadní měřidla
• Standardní horní razník a 2V rychlá výměna Die

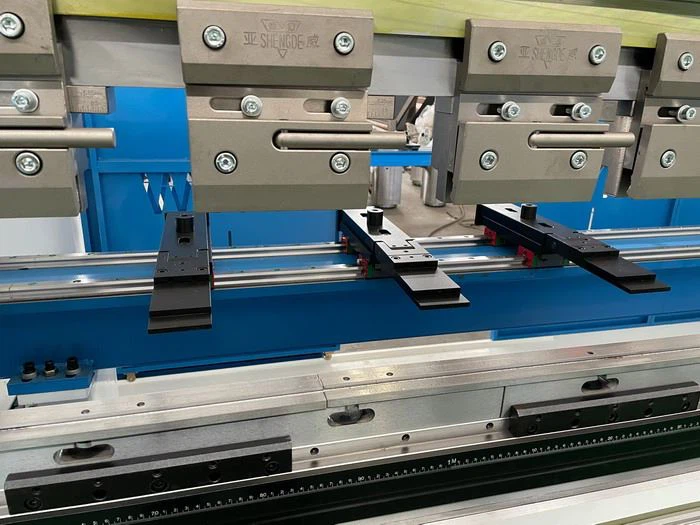

• Rychloupínací upínání typu Amada/Promecam
• Pohyblivé posuvné přední podpěrné rameno s lineárním vedením, výškově nastavitelná podpěra
Volitelný horní a spodní hydraulický držák Wila pro vyšší produktivitu ohýbání
Wila Nové standardní prémiové upínání
Pracovní výška = 80 mm, šířka = 82 mm, opatřená vzorem otvoru UPB, který je vhodný pro upevňovací otvory podle výkresového čísla: 31364 s Tx-zarovnáním, hydraulickým upnutím (max. 50bar), přívodem oleje ø10 mm, levým vrcholem, materiálem = CR-MO, tlakovými a referenčními povrchy CNC-Deephardened® (2-4mm / 56-60HRc).
Dodávka s krycím pásem, chrániči a stupnicí ("0" vlevo). Dodávka bez hydraulického agregátu.
CNC motorizovaný vlnový mechanický korunovací stůl Wila zajišťuje přesné profily ohýbání plechů v plné délce
PortugalskoNové standardní nástrojové držáky (upínací, korunovací a spodní nástrojové držáky) umožňují velmi rychlou výměnu nástrojů. V kombinaci s našimi nejmodernějšími nástroji New Standard nebo American Style Tooling poskytují také maximální přesnost, flexibilitu, trvanlivost a bezpečnost. Oceňované inovace, jako je Safety-Click®, Smart Tool Locator® a systém WILA E2M® (Easy to Move), také usnadňují a zvyšují bezpečnost při výměně i těch nejtěžších nástrojů.
Systémy WILA Crowning plně kompenzují průhyb v ohraňovacích lisech. Výsledkem je konzistentní úhel ohybu po celé délce stroje. WILA New Standard Crowning Systems využívá řadu patentovaných nastavitelných klínů známých jako Wila Waves.
Eliminujte tolerance ohraňovacího lisu: osy Tx a Ty
Přesnost procesu ohýbání je dána tolerancemi podél osy Ty a Tx: svislá a vodorovná osa. Hodnota osy Ty je rozhodující pro určení rovnoběžnosti mezi razníky a raznicemi. Nastavení osy Ty, které je obvykle zabudováno do spodní části korunovacích systémů a spodního držáku nástroje, je schopno snadno a efektivně korigovat nahromaděné tolerance stroje po celé délce stroje. Hodnota osy Tx se vztahuje k poloze osy ohybu vzhledem k zadnímu měřidlu, což je rozhodující pro výrobu přesných délek přírub. Nastavení osy Tx bylo zahrnuto do všech nástrojových držáků vhodných pro ohraňovací lisy se vzorem otvoru univerzální ohraňovacího lisu (UPB).
VÝBĚR NEJLEPŠÍCH NÁSTROJŮ OHRAŇOVACÍHO LISU PRO LEMOVÁNÍ PLECHŮ
S rostoucí poptávkou po kvalitnějších a bezpečnějších výrobcích se lemování plechů stává stále běžnější operací na ohraňovacím lisu. A s tolika řešeními pro lemování ohraňovacích lisů na trhu může být určení, které řešení je vhodné pro vaše operace, projektem samo o sobě.
Lemování plechu zahrnuje překládání jedné vrstvy materiálu přes druhou, aby se vytvořil měkký nebo zaoblený okraj. Používá se v široké škále průmyslových odvětví, včetně chlazení, výroby skříní, výroby kancelářských zařízení, zařízení pro zpracování potravin a regálových a skladovacích zařízení, abychom jmenovali alespoň některé.
Historicky se lemování obvykle používalo na materiálech od 0,5 mm do 1 mm měkké oceli. S nedávnými vylepšeními v dostupné technologii lemování však není neobvyklé vidět lemování provedené na materiálu o tloušťce 1 - 3 mm a ve vzácných případech dokonce tak silné jako 4 mm tlustý materiál.
Lemování plechových výrobků může zlepšit estetiku, eliminovat expozici ostrých hran a otřepů v oblastech, kde by jinak bylo nebezpečné manipulovat s dílem, a přidat pevnost hotovému dílu. Výběr správných lemovacích nástrojů závisí na tom, jak často budete lemovat a jaké tloušťky materiálu plánujete lemovat.
Kombinovaný plech ohýbání horního razníku a spodní matrice (lemovací matrice ve tvaru písmene U)
Max. tloušťka materiálu:1,3 mm
Aplikace:Nejlepší pro občasné lemování tenkých materiálů. Ideální pro "drcené" lemy.
Univerzální ohýbání:Ano, ale omezené.
Kombinace razníku a raznice (nebo lemovací matrice ve tvaru písmene U) využívá 30° ostrý razník se zploštělou čelistí na přední straně a razidlo ve tvaru písmene U se širokým rovným povrchem nahoře. Stejně jako u všech metod lemování, první ohyb zahrnuje vytvoření 30° předohybu. Toho je dosaženo razníkem, který pohání materiál do otvoru ve tvaru písmene U na matrici. Materiál se pak umístí na horní část matrice s přírubou před ohybem směřující nahoru. Úder je opět veden dolů do otvoru ve tvaru písmene U na raznici, zatímco zploštělá čelist na razníku postupuje zploštělou fází.
Vzhledem k tomu, že lemovací matrice ve tvaru písmene U má pod oblastí, kde dochází ke zploštění, pevnou ocelovou stěnu, vysoká nosnost poskytovaná touto konstrukcí funguje velmi dobře při vytváření "drcených" lemů. Díky použití ostrého razníku pro předohyb lze lemovací matrice ve tvaru písmene U použít také pro univerzální ohýbací aplikace.
Kompromisem k této konstrukci lemovacího nástroje je, že vzhledem k tomu, že zploštělá čelist je umístěna na přední straně razníku, musí být poměrně mělká, aby se zabránilo rušení materiálu, když se vychýlí nahoru, aby se vytvořil 30stupňový předběžný ohyb. Tato malá hloubka způsobuje, že materiál je náchylnější k vyklouznutí ze zploštělé čelisti během fáze zploštění, což může způsobit značné poškození zadních prstů ohraňovacího lisu.
Použijte dvoustupňové ohýbací matrice pro lemování plechu (uvnitř zapuštěné pružinou)
Max. tloušťka ohýbacího materiálu plechu:1,6 mm měkká ocel nebo nerezový plech
Aplikace:Pro občasné až středně těžké lemovací aplikace různých tlouštěk materiálu.
Univerzální ohýbání:Ano
Vzhledem k tomu, že cnc synchro ohraňovací lisy a software se zvýšily ve schopnostech, dvoustupňové lemovací matrice se staly velmi populárními. Při použití těchto raznic je díl ohnutý ostrým úhlovým razníkem 30° a lemovací raznicí s ostrým úhlem otevření V 30°. Horní části těchto matric jsou zatíženy pružinou a během fáze zploštění je předohnutý materiál umístěn mezi sadu zploštělých čelistí na přední straně matrice a horní zploštělá čelist je tlačena dolů razníkem během zdvihu beranu. Když k tomu dojde, předem ohnutá příruba se zploští, dokud se náběžná hrana nedostane do styku s plochým plechem.
Zatímco rychlé a vysoce produktivní, dvoustupňové lemovací matrice mají své nevýhody. Vzhledem k tomu, že používají pružinovou horní část, musí mít dostatečný tlak pružiny, aby udržely plech, aniž by spadly sebemenší, dokud nezačne první ohyb. Pokud tak neučiní, materiál by mohl sklouznout pod prsty zadního měřidla a poškodit je při prvním ohybu. Kromě toho vyžadují otvor ve tvaru V, který se rovná šestinásobku tloušťky materiálu (tj. u materiálu o tloušťce 2 mm vyžadují pružinové lemovací formy otvor 12 mm v).
Také tam je jedenHolandské ohýbací stoly, které se zdvojnásobují jako držák zápustek, mají také schopnost výměny 30stupňových matric, což také přispívá k jejich schopnosti lemovat širokou škálu tlouštěk materiálu. Díky tomu jsou extrémně všestranné a výsledkem je dramatické zkrácení doby nastavení. Schopnost měnit otvor ve tvaru V v kombinaci se schopností používat hydraulické válce k uzavření zploštělých čelistí také umožňuje použít systém jako držák zápustky, když se nepoužívá pro lemovací aplikace.
Žádný lemovací nástroj není vhodný pro všechny lemovací aplikace. Výběr správného nástroje pro lemování ohraňovacích lisů závisí na tom, které materiály plánujete ohýbat a jak často budete lemovat. Zvažte rozsah tloušťky materiálu, který plánujete ohýbat, a také kolik nastavení bude zapotřebí k dokončení všech nezbytných úloh.
Hledáte AHYW Yawei vyrobený PBH 250T3M & 4M 5 osá CNC ohraňovací brzda od dodavatele z Číny, pošlete nám e-mail pro další řešení řezání a ohýbání plechu. Nákup CNC ohraňovacích lisů a CNC nůžek na gilotinu z číny továrny AHYW Yawei.
