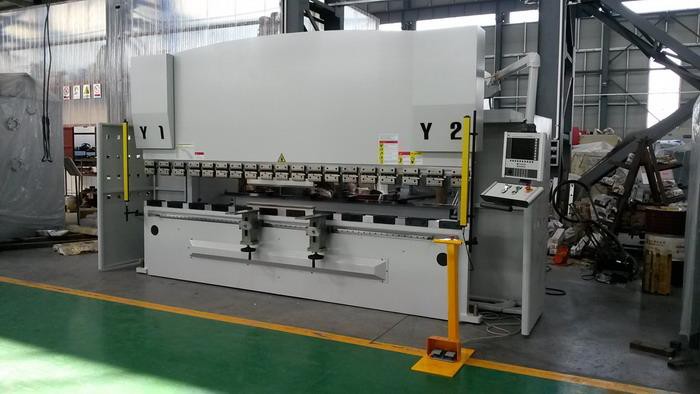

4M CNC ohýbačky kovových desek

4M CNC ohýbačka kovových desek továrna na prodej v Číně

Čína dodavatelé 4m kovové desky cnc hydraulické ohýbací stroje vyrábí

Čína 4 osé ohýbačky plechů brzdy továrna 4m stroje

Kovové ohraňovací lisy AHYW 4m 160T cnc vyrobené v Číně

Stroje na řezání plechu Ahyawei a ohýbačky kovů vyrábí Čína

Tato CNC ohraňovací lis AHYW 4m160Ton může ohýbat 5 mm měkkou ocelovou desku o délce 4 m nebo může ohýbat max. 3 mm nerezovou ocel, standardní ohýbací stroje s CNC programovatelným ovladačem ohraňovacího lisu, servopohonem pro zadní měřidlo osy X& R, hydraulické korunování systém je standardní konfigurací pro ohýbačky cnc kovů AHYW.

Co je CNC ohraňovací lis, základní funkce CNC hydraulických ohýbacích strojů AHYW vyrobených v Číně

Stroj je celkově svařen a navržen pomocí 3D programování SOLID WORKS, neexistuje žádná torzní tyčudělatsynchronnímezi dvěma válci jako ohraňovací lis řady WC67K, ohraňovací lis cnc používají německou hydraulikuventily a lineární váha namontovaná na dvou stranách stroje,CNCovladaččte polohu berana z nezávislých lineárních kodérů při monitorování a nastavování proporcionálních ventilů a vytváří dvojité zavřenísmyčkaPřesnost je dále zajištěna montáží lineárních kodérů na C-rám připojený k posteli, nikolipřímo na bočních rámech, takže vychýlení bočních rámů a tlaková zatížení nemají vliv na polohování.;Osy Y1 a Y2 fungují jako nezávislé dvojčinné hydraulické systémy. Obě osy sdílejí stejný přívod oleje, ale průtok do ventilů a skutečná poloha (polohy) beranu jsou zcela a samostatně řízeny počítačovým příkazem

Design skládacích strojů CNC hydraulických boxů.

Maximální hydraulický tlak je chráněn pojistným ventilem.

Elektronický systém ochrany proti přetížení.

Automatické výpočty rozložené délky.

Volba ručního, poloautomatického nebo automatického pracovního režimu.

CNC ovládaný zadní rozchod se servomotorem a pohonem, kuličkovým šroubem a lineárním vedením

Ohýbání 4m nerezové oceli pro výrobu zárubní

Čína CNC ohraňovací lisy ohýbací stroje vyrábí továrnu dodavatelů

Ahyawei AHYW 4 osé 160Ton4M CNC ohraňovací lisy na prodej vyrobené v Číně

█Standardní konfigurace CE Schváleno v Číně Ahyawei AHYW 4 osé ohýbačky cnc ohraňovacích lisů, certifikát CE s evropským typem ohýbačky kovových cnc ohraňovacích lisů vyrobených v Číně

• Řízení korunovacího stolu Y1, Y2, X, R a CNC s antireflexní úpravou

• ESA 540 CNC stroje na ohýbání kovů Řadiče

• Originální německé proporcionální ventily Rexroth.

• Německý hydraulický systém Rexroth

• Vysoce kvalitní přesný lineární kodér Italy Givi

• Japonsko Yaskawa AC servomotor a pohon

• Kuličkový šroub&řízený CNC, lineární zadní vodítko

• Ručně pohyblivé zadní měřicí prsty na lineárním vedení

• Válce nejvyšší úrovně v Číně s těsněním Japan NOK

• Rychloupínací upínání typu Amada/Promecam

• Schneider-Telemecanique elektrické komponenty ve skříni

• 2 jednotky Pohyblivé posuvné přední opěrné rameno s lineárním vedením, výškově nastavitelné

• Boční a zadní ochranný ochranný plot se systémem CE shody Elektrický blokovací systém

• Úzký stůl 60*60 mm

• Kalený standardní nástroj EUROPEAN rozdělený na 835 mm horní&spodní nástroj

• Odnímatelný nožní pedál s tlačítky nouzového zastavení

• Ochranný kryt CE s ochrannou výškou 840 mm

█Technické parametry Specifikace ohýbaček CNC ohraňovacích lisů Ahyawei AHYW 4 osy 160Ton4M:

• Dodací lhůta: Do 30 dnů

• Platební termín: T/T, 30% záloha předem a zůstatek před odesláním

• Záruka: 18 měsíců

• Nakládací port: Šanghaj, Čína

• Certifikát: ISO, speciální požadavky na shodu CE

• Poprodejní servis: 7*24 hodin, rychlá reakce

• Balení: Jednoduchý plastový kryt nebo speciální dřevěná krabice

• Instalační služba a školicí služba jsou k dispozici v případě potřeby

• Testování profilu zákazníka před odesláním

Každý stroj na řezání plechů Ahyawei na řezání gilotinou a ohraňovací lis na plech bude testován na skutečné kovové desce, s kapacitou řezání plechu Max sgeet a ohýbací kapacitou, normálně poběží stroje nejméně 48 hodin před odesláním.

Hlavní obrázky nákupu Koupit Ahyawei AHYW 160Ton 4M cnc ohraňovací lisy, Čína Dodavatelé ohýbaček plechů 4m vyrábí továrnu vyrobenou v Číně

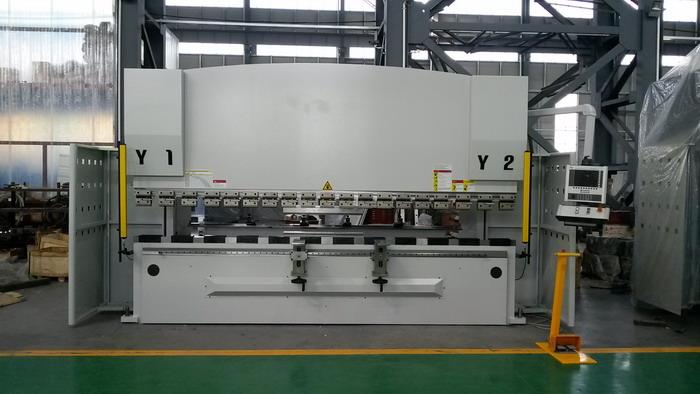

Ohýbací stroje ITALY ESA 540 4 Axis AHYW CNC Ohraňovací lisy-160Ton4M vyrobené v Číně

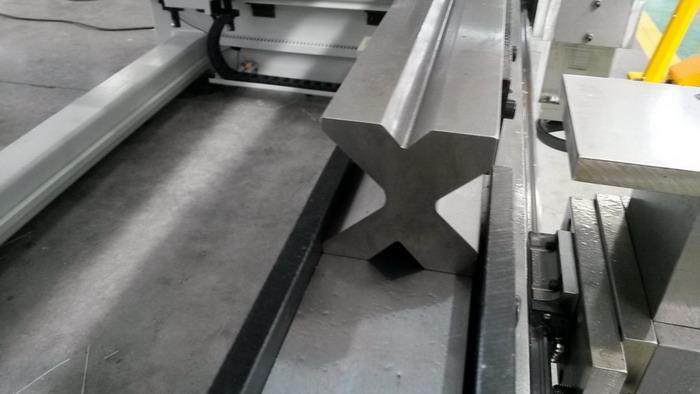

Evropské/Amada cnc ohraňovací lisy a 4cestné matrice pro CNC ohýbací stroje AHYW

X& R kuličkový šroub a vložka vodítka zadní měřidlo v Číně vyrobené 4 osé cnc ohraňovací lisy

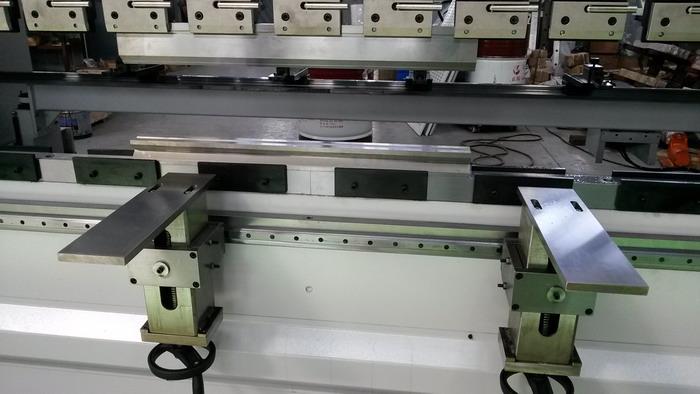

Přední podpěra plechu ohýbacích strojů CNC Ohraňovací lis Ahyawei AHYW se 4 osami z Číny

Yaskawa Servo motor a pohon cnc ohraňovacích lisů AHYW 4 metrové ohýbací plechy vyrobené v Číně

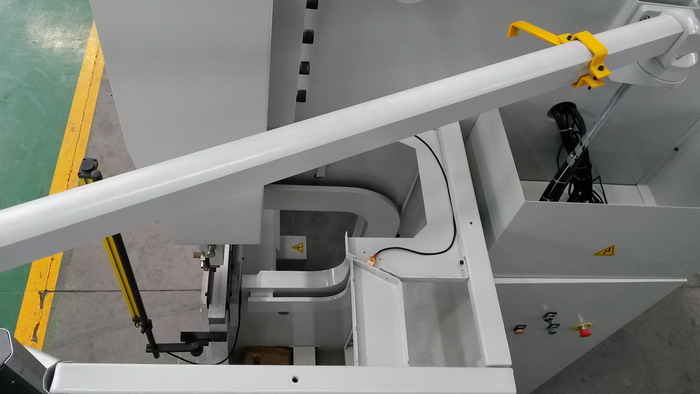

CE schválený ochranný kryt a boční elektrický blokovací systém pro CNC ohraňovací lis UK na prodej

█Volitelné vybavení hydraulických ohýbaček desek Ahyawei AHYW se 4 osami cnc: 4m:

• Různé CNC jednotky CNC ohraňovacích lisů ESA a CYBELEC Ovladače

• CNC ohraňovací lis Wila Motorizované mechanické korunování

• Dodatečné ovládání CNC automatického 6osého cnc ohraňovacího lisu zpětného měřidla jako R1, R2, X1, X2, Z1& Z2

• DSP, FIESSLER, PILZ Laserový chránič s CE shodou

• Upínání TRUMPF, WILA, lisovací brzda cnc a raznice

• Větší otevírání za denního světla

• Extra prsty zpětného rozchodu& přední podpůrná ramena

• Upínací systém hydraulického horního&typu Wila

• Speciální barvy a logo

• Konstrukce speciálních nástrojů podle profilů zákazníka

• Další přizpůsobené požadavky

CNC ohýbačka kovových ohraňovacích lisů je stále oblíbenější u celého světového výrobce kovových součástí, zejména u ohýbaček plechů z nerezové oceli. Také mnoho obchodů vyžaduje skládací stroj. Stroj na stárnutí listů je pěkný stroj a aplikace musí být vhodná. Skládací stroj by měl udělat pro obchod, který má ohraňovací lisy, aby tyto ohraňovací lisy byly produktivnější v tom, co umí nejlépe. Vícenásobné úlohy nastavení nebo práce na velkém panelu, které obvykle vyžadují dva a někdy tři operátory ohraňovacího lisu, lze snadno dokončit na skládacím stroji s jedním operátorem a jedním nastavením.

Nástroje pro ohýbání kovů umožňují více nastavení po celé šířce stroje.

Skládací stroj zlepšuje výše uvedený postup, protože otáčíme pouze přírubou a ne celkově jako ohraňovací lis. Složka podporuje celkový součet polotovaru na systému opěrného plechu zadního dorazu a skládá pouze přírubu podle programu. Další velkou výhodou skládacího stroje v dnešní době je přidání možnosti sklopit přírubu nejen nahoru, ale také dolů. Už žádné překlápění součásti, aby se dosáhlo negativní příruby. Operátor ohýbacího stroje kovového ohraňovacího lisu jednoduše načte díl a stroj podle naprogramované strany složí stranu nahoru a dolů. Po dokončení první strany obsluha jednoduše otočí součást na další stranu. Tento postup se opakuje, dokud nejsou všechny čtyři strany dílu úplně složeny.

Pokud by během tohoto procesu bylo nutné provést výměnu nástroje na ohýbání plechu, není problém. U některých modelů provádí automatické vyměňování nástrojů nastavení a může měnit nástroje během výroby dílu. Úkolem pro nás je přimět zákazníka, aby aplikaci prozkoumal. Všechny druhy CNC ohraňovacích lisů a ohraňovacích strojů pro ohýbání plechu mohou a měly by existovat současně na výrobní ploše. Oba typy strojů jsou poháněny aplikacemi a aplikace by měly být zváženy před nákupem.

Kupte si Ahyawei CNC ohýbací lisy na plech a gilotinu pro řezání plechů od čínských výrobců, dodavatelů, Ahyawei je vaše nejlepší volba pro továrnu na výrobu plechových strojů v Číně.

Pokud máte nějaké další dotazy nebo speciální požadavky na čínské 4 metrové brzdy ohýbačky kovů Ahyawei AHYW CNC, pošlete prosím e -mail naexport@ahycnc.com

Anhui Yawei Machine Tool Manufacturing Co., Ltd, Čína

E-mailem:export@ahycnc.com

Webová stránka:www.ahycncs.net

www.ahycnc.com

Znáte stroj na skládání plechů? Ohraňovací lisy na plech?

Když se v oblasti ohraňovacího lisu vyvine úzké místo a vedení se rozhodne jít si koupit další ohraňovací lis, aniž by zkoumalo, jaký stroj je pro jejich aplikaci nejlepší, mohlo by jít o chybu. Mnohokrát, když je složka přidána do vícenásobného ohraňovacího zařízení, se zjistí, že složka zvýší produktivitu stávajících ohraňovacích lisů v tom, co umí nejlépe - a to může znamenat, že skládací skládací panel a vícenásobné nastavování stroj.

My ve světě složek jsme od mnoha výrobců slyšeli, že je stále těžší najít dobré operátory ohraňovacích lisů. Není to tak dávno, co mohl obsluha ohraňovacího lisu provést následující:

1) Přečtěte si výkres součásti.
2) Vytáhněte nástroje pro danou úlohu.
3) Nastavte ohraňovací lis.
4) Sklopte díl.
5) Zkontrolujte, zda je součástka správná.
6) Udržujte stroj a nástroje.

V dnešním světě výroby plechů jsou zapotřebí dva, tři a někdy i čtyři různí lidé, kteří provádějí skládání důležitých úkolů při ohýbání plechu &.

O tyto úkoly se automaticky postará ovládání na skládacím stroji. Když je součást naprogramována, vybere nástroje. Pokud se jedná o ručně obráběný stroj, sdělí obsluze, kam má nástroje instalovat na lištu nástrojů, definuje sekvenci skládání a dá mu instrukce na obrazovce na každém řádku programu, aby přesně věděl, co má dělat.

V mnoha případech navrhujeme, aby váš nejlepší operátor ohraňovacího lisu nedostal nový skládací stroj. Jeho znalosti nejsou u tohoto stroje potřeba. Nastavení je provedeno za méně než pět minut. Korunování je automatické a mohl by se nudit a nelíbit se mu, protože všechno, co dělá, je skládání dílů.

Skládací stroje se mohou lišit velikostí, rychlostí, kapacitou a přesností. Proces skládání se však provádí téměř stejným způsobem.

1) Polotovar je umístěn na CNC řízeném integrovaném systému zadního dorazu plechu.
2) Polotovar se poté upne mezi nástroj horního nosníku a spodní upínací nosník.
3) Skládací paprsek se poté pohybuje nahoru nebo dolů v závislosti na naprogramovaném směru první příruby.
4) Stačí jedna sada univerzálních nástrojů.

Způsob, jakým ohýbací stroje ohýbají kov, je činí vhodnými pro velké panely, díly s vícenásobným nastavením a materiály citlivé na povrch.

Manipulace a umístění velkých panelů nemusí být obtížný úkol. Na skládacím stroji integrovaná opěrka plechu a zádový systém drží celkovou hmotnost dílu. To umožňuje jednomu operátorovi vytvořit součást složením pouze příruby. Stroj podepírá materiál spíše než obsluha, takže a pouze příruba mění rovinu. Pořádně kvalifikovaní operátoři mohou vytvářet kvalitní díly již po několika hodinách školení.

Segmentové skládací nosníky nabízejí flexibilitu cnc skládacího stroje.

Během ohýbání plechu se skládací paprsek otáčí nahoru kolem svého bodu otáčení a poté se odvaluje z plechového materiálu. Je to jako skládat papírové letadlo: nejprve upnete celkovou část a poté ohnete přírubu do požadovaného úhlu plechu. Protože je pohyb mezi nástroji a povrchem materiálu prakticky eliminován, skládání vytváří minimální nebo žádné poškození povrchu materiálu. To je zvláště důležité při ohýbání citlivých povrchových materiálů, jako je nerezová ocel. Dokonce i lakovaný a povrstvený kov lze složit bez otřepů ramene z razníku a raznice.

Skládací stroje nedovolují materiálu během procesu ohýbání sklouzávat nebo se pohybovat. Z tohoto důvodu mohou ohýbací stroje ohýbat perforované materiály s opakovatelnými rozměry příruby

Přesnost ohýbání plechu &

Integrovaný systém podpory plechu a dorazu umístí součástku místo toho, aby se operátor pokoušel držet přírubu proti malým prstům zadního dorazu. Protože skládací paprsek místo přírub vždy odkazuje na celkový materiál, změny tloušťky materiálu nemají vliv na výsledek skládání. Tolerance velikosti plechu jsou složeny do první příruby, takže všechny ostatní příruby a délka a šířka dílu vždy vytvářejí správné rozměry.

Segmentované nástroje zvládají vnitřní ohyby a další aplikace plechu.

U přesných skládacích systémů se sklopný paprsek naklápí s přesností 0,1 stupně, což zvyšuje kvalitu a opakovatelnost součásti. Díky této přesnosti jsou všechny navazující operace, jako je svařování a montáž, mnohem jednodušší a produktivnější.

Skládací stroje bez měniče nástrojů umožňují nastavení na více stanicích podél pracovního záběru stroje. Díly s mnoha ohyby a různými úhly ohybu, otevřené nebo uzavřené lemy a ohyby uvnitř dílu lze dokončit jedním nastavením a jednou manipulací. Díl zůstává na systému opěrky plechu a je umístěn systémem backgauging, takže obsluha nemusí díl zvedat. Proto i velké části může provozovat jeden operátor. Cílem je vyzvednout polotovar a složit hotový skládaný díl během jedné manipulace jedním operátorem s jedním nastavením.

Některé stroje nabízejí CNC, které zobrazuje knihovnu s ikonami hotových dílů. Pomocí systému ikon operátor vybere požadovaný tvar, zadá proměnné rozměry příruby nebo úhlu a stiskne tlačítko. CNC součást automaticky naprogramuje a zobrazí ohybovou sekvenci. Pomocí ovládání dotykové obrazovky může operátor nakreslit součást pouhým bodem a kliknout. Knihovna ukazuje tvar součásti, takže jeden hlavní program je vhodný pro celou sestavu. Obsluha může později program rychle aktualizovat, pokud se změní design.

Skládací stroje lze také bezpečně ovládat stisknutím brzdy nebo složky. Obsluha skládacích strojů nepodporuje hmotnost materiálu a během upínacích a ohýbacích cyklů nejsou v kontaktu s obrobkem. Díky tomu jsou ze své podstaty bezpečné v provozu. Světelné závěsy a/nebo bezpečnostní rohože lze přidat, pokud si koncový uživatel takové komponenty přeje.

Krátké časy nastavení pro cnc skládací stroj při ohýbání plechového materiálu

Flexibilní výroba malých dávek nebo výroba jednotlivých dílů vyžaduje velmi krátkou dobu instalace. Skládací stroj obvykle používá jedinou univerzální sadu nástrojů k ohýbání velmi široké škály aplikací bez ohledu na úhel, rozměr příruby, tloušťku kovu nebo typ kovu; různé horní nosníky nejsou potřeba. Výsledkem je méně výměn nástrojů a kratší časy nastavení, což činí skládací systém vhodný pro krátkodobé aplikace. To také dělá velmi
malý inventář nástrojů pro skládací stroj.

Skládání plechů Nástroje lze segmentovat pro všechny nosníky. Například pro ohýbání čtyřstranných boxů je k dispozici segmentovaný horní paprsek nazývaný nástroj bez kozí nohy vpředu nebo vzadu.
