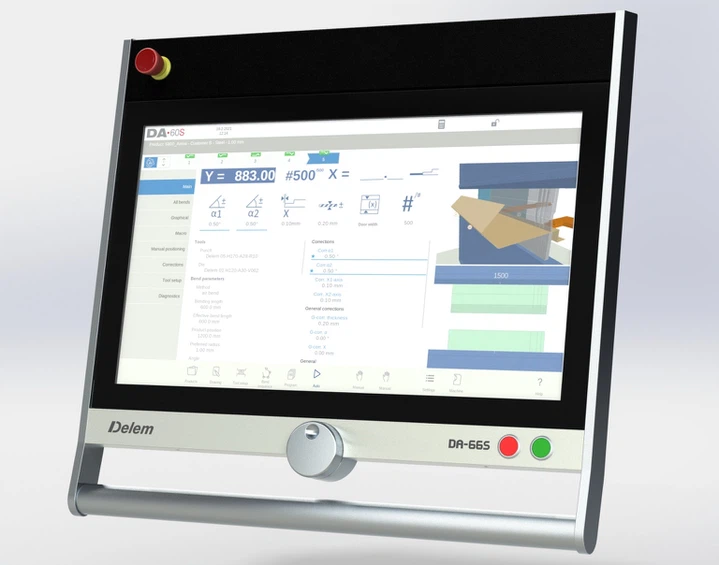

DA66S DA69S 2D&3D CNC ovladač ohraňovacího lisu
Řízení ohraňovacích lisů DA-66S CNC kombinuje solidní základní funkce ovládání ohraňovacího lisu s nejnovějšími vylepšeními zvyšujícími produktivitu. Kromě nejvyšší přesnosti a snadného použití pro operátora jsou dnešní ohraňovací lisy univerzálnější než kdy dříve. O integraci strojů v řetězci výrobního procesu jde především.
Ovládání, založené na nejmodernější technologii průmyslové dotykové obrazovky, poskytuje přístup k osvědčenému obnovenému uživatelskému rozhraní Delem a umožňuje přímou navigaci mezi programováním a výrobou. Funkce jsou umístěny přímo tam, kde je potřebujete, a nabízí optimalizovanou ergonomii v celé aplikaci.
Nejmodernější funkce dokončena
China Yawei vyrobil AHYW CNC Pressbrake DA-66S nabízí 2D programování, které zahrnuje automatický výpočet sekvence ohybů a detekci kolizí. Úplné 3D nastavení stroje s několika nástrojovými stanicemi poskytující skutečnou zpětnou vazbu o proveditelnosti produktu a manipulaci.
Vysoce efektivní řídicí algoritmy optimalizují cyklus stroje a minimalizují čas nastavení. Požadovanou konfiguraci aplikace lze snadno upravit pomocí modulární koncepce a funkce škálování.
Osvědčený operační systém Linux pracující v reálném čase umožňuje silnou integraci s aplikací a je pevným základem pro maximální spolehlivost. Hladké spouštění je zajištěno i po okamžitém vypnutí.
OEM panel umístěný nad obrazovkou, vyhrazený pro funkce stroje a přepínače OEM aplikací, je integrován do návrhu a lze jej použít v závislosti na požadované aplikaci.
DA-66S AHYW Yawei CNC ohraňovací lisy funkce:
● 2D grafická dotyková obrazovka cnc programovací režim ohraňovacích lisů
● 3D vizualizace v simulačním a produkčním režimu · 24" barevný TFT s vysokým rozlišením
● Kompatibilita Delem Modusys (škálovatelnost a adaptabilita modulů)
· USB, periferní rozhraní
● Podpora pro Industry 4.{1}} konektivita (OPC-UA volitelně)
● Ovládání v dílně, funkce seznamu úloh
● Otevřená architektura systému
● Rozhraní pro ohýbání a korekci senzoru
● Offline software Profile-SL
Standardní informace pro AHYW Yawei Delem DA66S 6osý CNC ovladač ohraňovacích lisů
- Barevný LCD displej
-24"TFT, vysoký jas
-1920×1080 pixelů, 32bitová barva
- Plné ovládání dotykové obrazovky
- Kapacita úložiště 4 GB
-3Zrychlení grafiky D
- Síťová konektivita
-Nouzový vypínač
-Integrovaný OEM panel
- USB flash disk
-Profile-SL offline software
Technické specifikace
Všeobecné
- Vestavěný operační systém Linux v reálném čase
-Multitaskingové prostředí
- Okamžité vypnutí
- Kompatibilní s Delem Modusys
Elektrický /rozhraní
- Napájení: 24V
- sběrnice Modusys HSB
- RS232 port (2x)
- Síťové rozhraní (3x)
-USB port (2x)
-Rozhraní úhloměru
- Rozhraní pro ovládání úhlu
Řízení
- Servo-/2 rychlostní AC ovládání
-Unipolární/frekvenční měnič ovládání -Přímé ovládání tlakového ventilu
-Přímé ovládání proporcionálního ventilu Y1,Y2
-Přímé ovládání korunky
- Více digitálních funkčních výstupů
- tandemový provoz (vícenásobný)
Mechanické
-Pouzdro 611x547x123 mm
-Panelová verze 596x402x63 mm
-Design, skleněný povrch, hliníkový okraj
-IP54
-Hmotnost cca 14,5 kg (včetně pouzdra),
9 kg (panelová verze)
Programování
-Alfanumerické pojmenování produktu
-Rea+scale programování produktů a
vizualizace
- Funkce seznamu pracovních míst
-Automatický výpočet sekvence ohybů
-Snadná grafická záměna sekvence ohybů a
hýbat se
- Programování lemovaných produktů
-Jednostránková programovací tabulka
-Výběr grafického produktu a nástroje
-Programovatelné vlastnosti materiálu
-Programovatelná rychlost osy
-Bezplatné programování materiálů
- Filtr vyhledávání produktů a nástrojů
- Volba milimetrů/palců, kN/tuna
-Počítadlo zásob
- Poznámky k produktu
Nástroje
-Konfigurace grafického nástroje
- Vícenásobné nastavení nástrojových stanic
-Vizualizace segmentace nástrojů
-Alfanumerická identifikace nástroje
-Bezplatné programování grafických nástrojů
-Lemovací nástroje
- Rádiusové nástroje
- Podpora adaptéru nástroje
-Import nástroje DXF (opniorální
Vypočteno
- Bezpečnostní zóny nářadí
- Stiskněte sílu
- Přídavek na ohyb
-Nastavení korunky
- Vyvinutá délka
- Síla dna
- Lemovací síla
-Automatický výpočet nárazů
- Rádiusové programování
-Tabulka přídavku ohybu
- Konfigurace nástroje
-Segmentace nástrojů
- Databáze korekce šikmého úhlu
Smíšený
-'Učte všechny osy
-Pohyb ručního kola všech os
-Operátorem volitelné jazyky dialogu
-Integrované funkce nápovědy
- Systém chybových zpráv
-Diagnostický program
-Dálková diagnostika
-Softwarový OEM panel
- Podpora aplikací specifických pro uživatele
-Strojový čas + počítadlo zdvihů
-Palubní analytický nástroj
-Funkce sekvenceru (PLC)
-SafetyPLC rozhraní
Delem DA-69S 3D 8osý CNC ohraňovací lis AHYW Yawei factory funkce:
● 3D a 2D grafická dotyková obrazovka cnc programovací režim ohraňovacích lisů
● 3D vizualizace v simulačním a produkčním režimu
● 24" barevný TFT s vysokým rozlišením
● Kompatibilita Delem Modusys (škálovatelnost a adaptabilita modulů)
● USB, periferní rozhraní
● Podpora pro Industry 4.{1}} konektivita (OPC-UA volitelně)
● Ovládání v dílně, funkce seznamu úloh
● Otevřená architektura systému
● Rozhraní pro ohýbání a korekci senzoru
● 3D offline software Profile-S
Programovací funkce AHYW China Yawei vyrobené da69s 6osý a 8osý cnc ohraňovací lis
-Alfanumerické pojmenování produktu
-2D/3D programování produktů v reálném měřítku
a vizualizace
- Funkce seznamu pracovních míst
-Automatický výpočet sekvence ohybů ve 2D a 3D
-Snadná grafická záměna sekvence ohybů a
hýbat se
- Programování lemovaných produktů
-Jednostránková programovací tabulka
-Výběr grafického produktu a nástroje -Programovatelné vlastnosti materiálu -Programovatelná rychlost osy
-Bezplatné programování materiálů
- Filtr vyhledávání produktů a nástrojů
-Výběr milimetrů/palců,kN/tuna
-Počítadlo zásob
- Poznámky k produktu
- Podpora importu DXF
DD-60S 2. displej pro DA-66S/DA-69S CNClis brzda
ovládání rozšiřuje řešení o schopnost
integrovat další software aplikace tak jako studna tak jako to umět rozšířit a ovládání GUl.
Použití ERP systémů na stroji umožňuje operátorovi vidět výrobní plány, znát svůj plán činností a také aktualizovat činnosti přímo v systému. zvýšení efektivity. Žádné samostatné pracovní stanice v blízkosti stroje a žádné výzvy k přípravě na poslední chvíli, aby bylo vše připraveno pro hlavní úkol, výrobu dílu.
AHYW Yawei Machine Tool Manufacturing Co., Ltd Čína továrna může vyrábět všechny druhy plechových gilotinových nůžek a kovových CNC ohýbacích lisů, oblíbené modely pokrývající 6 * 3200 mm, 8 * 3200, 12 * 3200, 16 * 3200, 6 * 4000 Velké nůžky na řezání plechu, CNC Ohraňovací lis 40TMini Ohýbačka, 125T3m, 160t3m, 160t4m, 200T4M, 300T4M, 400T4M, 300T6M, 400T6M, 600T6M, 8010T6M, 8010T6M, 8010T6M, 8010T6M, 8010T6M Čína CNC ohraňovací lisy, 4 osé Yawei AHYW CNC ohraňovací lisy , Delem DA66T 6 osý Yawei AHYW CNC ohraňovací lis, DA69T 3D 8 osý Yawei AHYW CNC ohraňovací lis.
